東京ワインダー株式会社　かどあーる君

オンライン用ジッパー袋対応型　自動コーナーカット装置　かどあーる君

○カットカスが混入しまい
○特殊なオペレーティング技術が不要
○カット作業の自動化により作業目的を検品に集中
○Ｒカット部のバリが発生しない
○製品のロス率が減少

仕　　様
製品幅	８０～２００（２５０）mm　（機械仕様）
製品長さ	１２０～２５０（３００）mm（機械仕様）
サイクルタイム	Max　１２０枚 / 分　（機械仕様）サイクルタイムは製品の材質及びサイズによって異なります
製品投入	サシミ状によるコンベアー送り方式
対象商品	三方ジッパー袋・スタンディングジッパー袋（三方袋・スタンディング袋）
オプション装置	○センターパンチカット ○ノッチカット ○製品投入延長コンベア ○位置決め不良検出及び排出ボックス
段取替時間	５～１０分

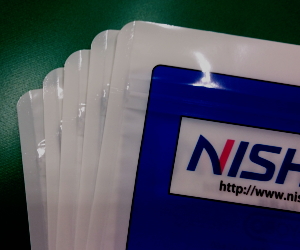

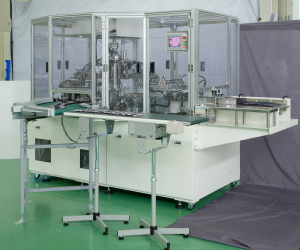

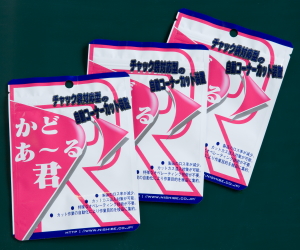

本体と製品サンプル

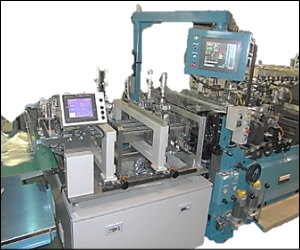

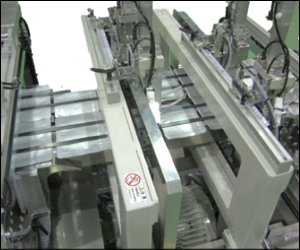

製袋機直結型　自動コーナーカット装置　インラインかどまる君

ツノ無しコーナーカットのライン化に成功

○Ｒカット部のバリが発生しない
○省スペース・省人化によるコストの大幅な削減が可能に！
○特殊なオペレーティング技術が不要
○独自の搬送方式とカッターユニットを新規開発
○ジッパー袋・スタンディング袋・平袋が対応可能

仕　　様
製品巾（Ａ）	８０～３５０mm
製品長（Ｂ）	※１４０～６００mm（１列出し） ※１４０～３００mm（２列出し）　　　　　　　　　　　※オプションにて１３０ｍｍ対応可能
対象商品	三方袋・スタンディング袋・ジッパー袋（ジッパーピッチ　５０～７０ｍｍ対応）
加工条件	コーナー加工は２コーナー又は４コーナー選択可能 ※フィルムの材質または性質により加工できない場合があります
カットカスの集塵	外置き　協力集塵装置（西部機械製）
最大ショット数	１２０　shot/min
段取替時間	５～１０分

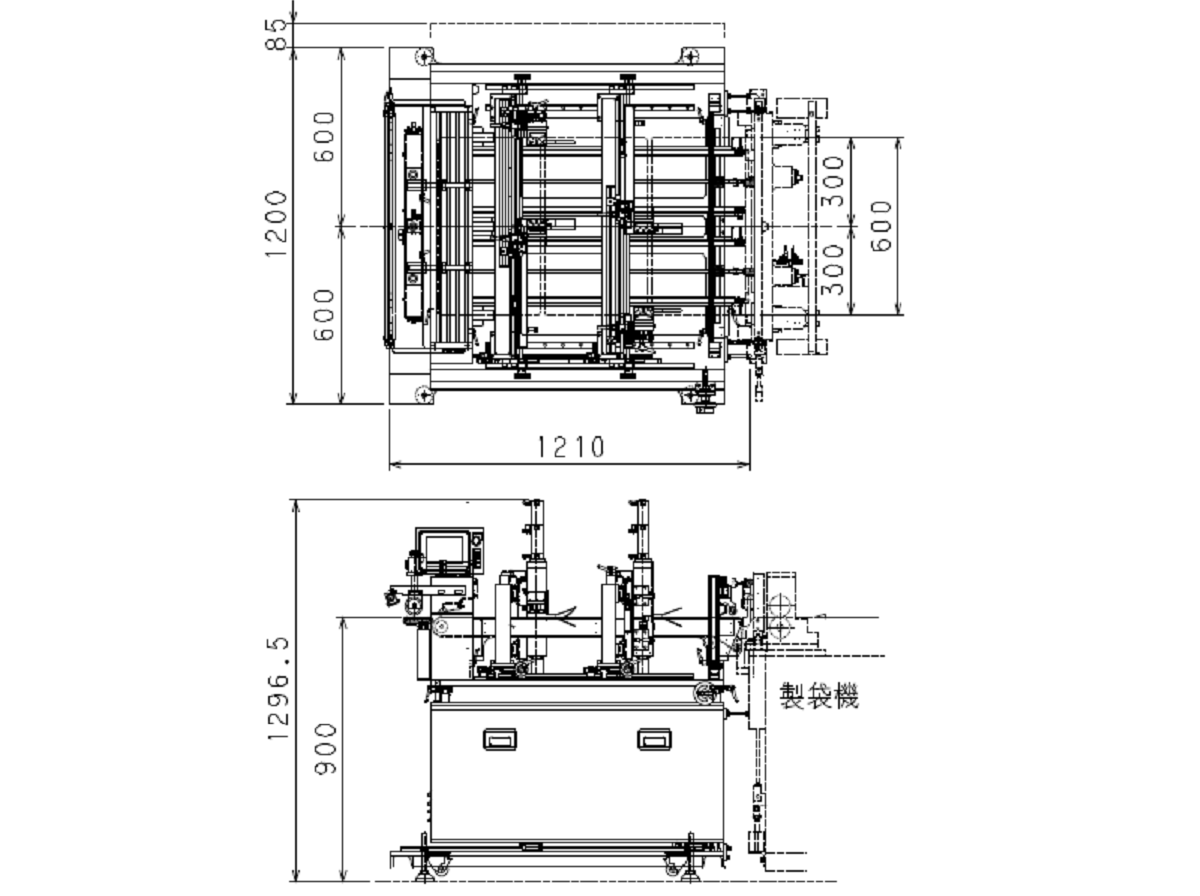

寸法図面　　　　　　　図面をクリックすれば拡大します
